SƠ ĐỒ CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRỜI ÁP MÁI

Điện mặt trời là nguồn năng lượng tái tạo vô tận mà thiên nhiên ban tặng cho loài người chúng ta. Nó đang dần trở nên thân quen với con người trên khắp thế giới.

Tại Việt Nam, dịch vụ lắp điện năng lượng mặt trời đã nở rộ trong vài năm gần đây.

Rất nhiều ưu đãi từ các nhà thầu thi công cũng như từ chính sách ưu đãi của chính phủ và điện lực EVN đã góp phần thúc đẩy phong trào lắp điện mặt trời lên cao.

Chắc hẳn trong chúng ta – những người đang có ý định tìm hiểu về điện mặt trời áp mái – đang băn khoăn về cấu tạo hệ thống ra sao ? nguyên lý hoạt động của hệ thống điện mặt trời thế nào ? …

Điện năng lượng mặt trời là gì ?

Điện năng lượng mặt trời là nguồn năng lượng điện được sinh ra từ việc chuyển đổi ánh sáng mặt trời (quang năng) thành điện năng bằng cách sử dụng các tấm pin năng lượng mặt trời (Thường gọi là tế bào quang điện , Solar Panel, Solar cell modules hay photovoltaic modules). Cơ chế hoạt động của pin mặt trời là dựa trên hiệu ứng quang điện trong vật lý học.

Điện mặt trời hòa lưới (Nối lưới) là gì? Sơ đồ cấu tạo điện mặt trời hòa lưới thế nào?

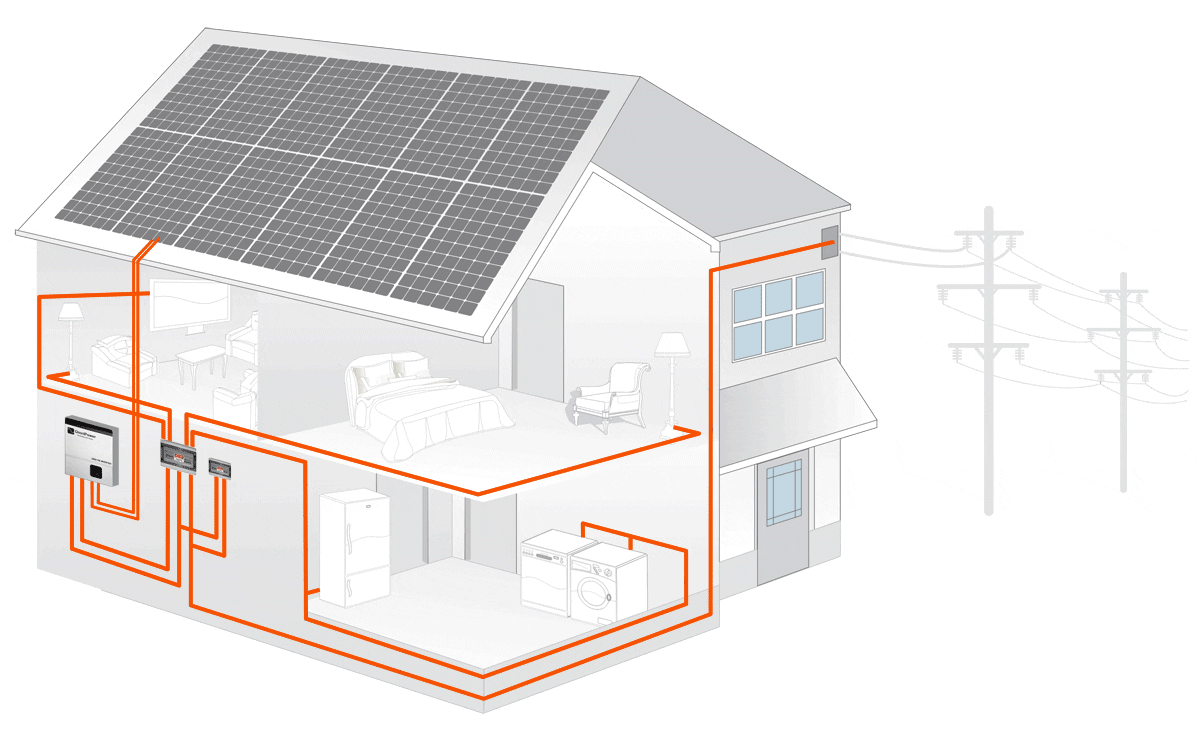

Sơ đồ hệ thống điện năng lượng mặt trời nối lưới

Cấu tạo hệ thống điện năng lượng mặt trời hòa lưới nói chung sẽ bao gồm các bộ phận :

Tấm pin năng lượng mặt trời Solar Panel
Inverter hòa lưới
Hệ thống giám sát từ xa qua internet. smart phone
Hệ thống khung đỡ, Hệ thống cắt sét lan truyền và tiếp địa, Cáp điện và các hệ vật tư, phụ kiện trong hệ thống
Đồng hồ đo đếm điện 2 chiều

Nguyên lý hoạt động của hệ thống điện mặt trời

Các tấm pin năng lượng mặt trời chuyển đổi bức xạ mặt trời thành dòng điện một chiều (DC). Dòng điện DC đó sẽ được chuyển hóa thành dòng điện xoay chiều (AC) bởi inverter được trang bị thuật toán MPPT (Maximum Power Point Tracking) nhằm tối ưu hóa năng lượng tạo ra từ hệ thống pin mặt trời.

Nguồn điện AC từ hệ thống pin năng lượng mặt trời sẽ được kết nối với tủ điện chính của khu vực, hòa đồng bộ vào lưới điện hiện hữu, cung cấp điện năng song song với nguồn điện lưới, giúp giảm điện năng tiêu thụ từ lưới của khu vực sử dụng.

Khi điện lưới bị mất, inverter sẽ nhanh chóng ngắt kết nối với lưới điện. Điều này đảm bảo chắc chắn trong trường hợp lưới mất điện, hệ thống pin năng lượng mặt trời không phát vào lưới điện gây nguy hiểm cho nhân viên sửa chữa.

Giám sát hệ thống điện mặt trời từ xa qua máy tính hay smartphone

Hệ thống cho phép giám sát hoạt động của toàn bộ hệ thống tại chổ hoặc từ xa thông qua điện thoại thông minh, máy tính… kết nối với internet giúp người vận hành dễ dàng giám sát hoạt động của toàn bộ hệ thống điện mặt trời.

Ứng dụng Giám sát hệ thống điện mặt trời từ xa

Tất cả thông số hoạt động của hệ thống như: công suất, điện năng tạo ra, trạng thái hoạt động…sẽ liên tục cập nhật phân tích hoạt động và đưa ra khuyến nghị cần thiết cho hệ thống hoạt động tốt nhất. Người vận hành có thể giám sát hoạt động của hệ thống mọi lúc, mọi nơi.

Tùy mỗi loại Inverter mà hãng sẽ có các App cho Android , IOS riêng tuy nhiên về cơ bản đều đưa ra các thông số cụ thể.

Giải pháp công tơ 2 chiều đo đếm điện năng trong việc bán điện dư thừa cho EVN

Tương tự như nguyên lý hoạt động của các loại đồng hồ đo đếm hiện nay, tuy nhiên đối với phương pháp đo đạc các nguồn điện từ điện lưới, năng lượng mặt trời và tải sẽ được thực hiện trên 1 đồng hồ đo điện thông minh (Smart meter), qua đó, giúp chúng ta dễ dàng quản lý và phân tích hệ thống một cách đơn giản.

Nguyên lý đo đếm điện năng tiêu thụ điện mặt trời qua công tơ 2 chiều
