Cấu tạo và nguyên lý hoạt động của tấm pin năng lượng mặt trời Solar Panel

Cấu tạo tấm pin năng lượng mặt trời luôn là chủ đề nhiều người tìm hiểu. Đơn giản là vì tấm pin mặt trời là bộ phần đầu tiên và quan trọng nhất trong hệ thống điện mặt trời. Dịch vụ lắp điện mặt trời đang nở rộ kèm theo hằng hà sa số các chủng loại pin mặt trời của đầy đủ đa dạng các thương hiệu công ty lớn bé.

Vậy tấm pin năng lượng mặt trời có cấu tạo thế nào ? nguyên lý hoạt động của nó ra sao ? nó biến ánh sáng mặt trời quang năng thành điện năng thế nào ?

Hãy cùng điện mặt trời Võ Gia solar cùng tìm hiểu ngọn ngành các bạn nhé.

Cấu tạo và vật liệu cấu thành nên tấm pin năng lượng mặt trời Solar Panel

Vât liệu cấu thành pin mặt trời

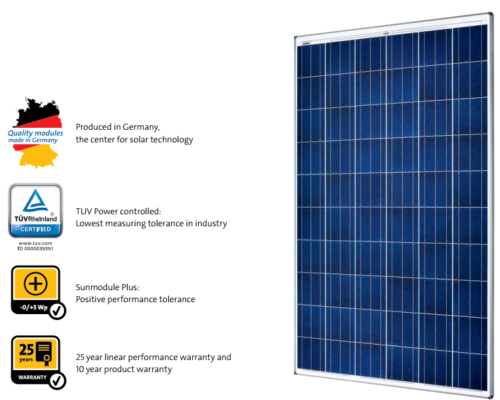

Pin năng lượng Mặt trời hay pin mặt trời hay pin quang điện (Solar panel) bao gồm nhiều tế bào quang điện (solar cells) – là phần tử bán dẫn có thành phần chính là sillic tinh khiết – có chứa trên bề mặt một số lượng lớn các cảm biến ánh sáng là điốt quang, thực hiện biến đổi năng lượng ánh sáng thành năng lượng điện. Các tế bào quang điện này được bảo vệ bởi một tấm kính trong suốt ở mặt trước và một vật liệu nhựa ở phía sau. Toàn bộ nó được đóng gói chân không trong thông qua lớp nhựa polymer càng trong suốt càng tốt.

Cường độ dòng điện, hiệu điện thế hoặc điện trở của pin mặt trời thay đổi phụ thuộc bởi lượng ánh sáng chiếu lên chúng. Tế bào quang điện được ghép lại thành khối để trở thành pin mặt trời (thông thường 60 hoặc 72 tế bào quang điện trên một tấm pin mặt trời).

Cho tới hiện tại thì vật liệu chủ yếu cho pin mặt trời (và cho các thiết bị bán dẫn) là các silic tinh thể. Pin mặt trời từ tinh thể silic chia ra thành 3 loại:

• Một tinh thể hay đơn tinh thể module sản xuất dựa trên quá trình Czochralski. Đơn tinh thể loại này có hiệu suất tới 16%. Chúng thường rất mắc tiền do được cắt từ các thỏi hình ống, các tấm đơn thể này có các mặt trống ở góc nối các module.
• Đa tinh thể làm từ các thỏi đúc-đúc từ silic nung chảy cẩn thận được làm nguội và làm rắn. Các pin này thường rẻ hơn các đơn tinh thể, tuy nhiên hiệu suất kém hơn. Tuy nhiên chúng có thể tạo thành các tấm vuông che phủ bề mặt nhiều hơn đơn tinh thể bù lại cho hiệu suất thấp của nó.
• Dải silic tạo từ các miếng phim mỏng từ silic nóng chảy và có cấu trúc đa tinh thể, Loại này thường có hiệu suất thấp nhất, tuy nhiên loại này rẻ nhất trong các loại vì không cần phải cắt từ thỏi silicon.

Công nghệ trên là sản suất tấm, nói cách khác, các lọai trên có độ dày 300 μm tạo thành và xếp lại để tạo nên module.

Cấu trúc các lớp bên trong pin năng lượng mặt trời Solar Panel

Lớp tế bào quang điện Solar Cells bên trong

Như đã nói ở trên , Các tế bào quang điện là thành phần chính và có chức năng hấp thu ánh sáng mặt trời quang năng và biến đổi thành điện năng.
Các tế bào tinh thể Silics này có thể là đơn tinh thể (goi là Pin Mono) hoặc đa tinh thể (Gọi là Pin Poly), tùy theo quy trình sản xuất của từng hãng pin mặt trời .
Các đặc tính kỹ thuật chính là: kích thước, màu sắc, số lượng tế bào – Cells pin và quan trọng hơn hết là hiệu suất chuyển đổi của pin mặt trời.
Hiện nay , các tế bào Cells pin phổ biến nhất là các tế bào đa tinh thể Poly với hiệu suất chuyển hóa khoảng 17,6%, tạo ra một pin mặt trời 250W với 60 cells. Các tế bào Cells này được liên kết với nhau bằng một dây đồng mỏng được phủ một hợp kim thiếc.

Lớp kính trước của pin mặt trời

Phần Kính mặt trước của pin mặt trời là phần nặng nhất . Nó có chức năng bảo vệ và đảm bảo độ bền cho toàn bộ tấm pin mặt trời, duy trì độ trong suốt cao. Độ dày của lớp này thường là 3,3mm nhưng nó có thể dao động từ 2 mm đến 4mm tùy thuộc vào loại kính mà hãng sản xuất pin đó chọn. Điều quan trọng là phải chú ý đến các yếu tố như chất lượng độ cứng, độ truyền quang phổ và truyền ánh sáng. Pin càng tốt thì lớp kính trước này hấp thu ánh sáng đi qua tốt hơn , phản xạ ánh sáng ít hơn.

Tấm nền của pin

Tấm nền mặt sau của pin mặt trời được làm từ một vật liệu nhựa có chức năng cách ly điện, bảo vệ và che chắn các tế bào PV khỏi thời tiết và độ ẩm. Tấm đặc biệt này thường có màu trắng và được bán ở dạng cuộn hoặc tấm. Các loại pin các hãng khác nhau có thể khác nhau về độ dày, màu sắc và sự hiện diện của các vật liệu cụ thể để che chắn tốt hơn hoặc cho độ bền cơ học cao hơn.

Vật liệu đóng gói hoàn thiện Pin mặt trời

Một trong những vật liệu quan trọng nhất là chất liệu đóng gói – là chất kết dính giữa các lớp khác nhau của pin mặt trời. Vật liệu phổ biến nhất được sử dụng làm chất đóng gói là EVA – Ethylene vinyl acetate. Nó là một polymer đục mờ được đóng theo cuộn. Nó phải được cắt thành tấm và nằm trước và sau các tế bào quang điện. Khi chịu một quá trình nhiệt của nấu chân không, loại polymer đặc biệt này trở đăc lại thành keo trong suốt và kết dính các tế bào quang điện. Chất lượng của quá trình này, được gọi là cán màng, đảm bảo tuổi thọ cao cho chính tấm pin đó, đồng thời có ảnh hưởng đến việc truyền ánh sáng, tốc độ xử lý và khả năng chống lại màu vàng do tia UV.

Khung tấm pin mặt trời

Một trong những phần cuối cùng được lắp ráp pin mặt trời là khung. Nó thường được làm bằng nhôm và có chức năng đảm bảo độ bền cho tấm pin.
Đối với các trường hợp sử dụng đặc biệt, cũng có sẵn các tấm pin không khung hoặc các giải pháp nhựa đặc biệt. Những giải pháp này thường liên quan đến việc sử dụng các dung dịch hỗ trợ dán ở phía sau với công nghệ kính thủy tinh.

Hộp đựng mối nối mạch điện

Hộp nối có chức năng đưa các mối nối điện của mô đun pin mặt trời ra bên ngoài.
Nó chứa các dây cáp để kết nối các tấm trong hệ thống. Khi chọn hộp Nối, chúng ta nên chú ý đến chất lượng nhựa, độ tốt của khớp nối.

Nguyên lý hoạt động tạo ra dòng điện của tấm pin năng lượng mặt trời

Pin năng lượng mặt trời (hay pin quang điện, tế bào quang điện), là thiết bị bán dẫn chứa lượng lớn các diod p-n, duới sự hiện diện của ánh sáng mặt trời có khả năng tạo ra dòng điện sử dụng được. Sự chuyển đổi này gọi là hiệu ứng quang điện.



Lịch sử hiệu ứng quang điện

Hiệu ứng quang điện được phát hiện đầu tiên năm 1839 bởi nhà vật lý Pháp Alexandre Edmond Becquerel. Tuy nhiên cho đến 1883 một pin năng lượng mới được tạo thành, bởi Charles Fritts, ông phủ lên mạch bán dẫn selen một lớp cực mỏng vàng để tạo nên mạch nối. Thiết bị chỉ có hiệu suất 1%, Russell Ohl xem là người tạo ra pin năng lượng mặt trời đầu tiên năm 1946. Sven Ason Berglund đã có phương pháp liên quan đến việc tăng khả năng cảm nhận ánh sáng của pin.

Nền tảng vật lý chất bán dẫn

Để tìm hiểu về pin mặt trời, thì cần một ít lý thuyết nền tảng về vật lý chất bán dẫn. Để đơn giản, miêu tả sau đây chỉ giới hạn hoạt động của một pin năng lượng tinh thể silic.

Silic thuộc nhóm IV, tức là có 4 electron lớp ngoài cùng. Silic có thể kết hợp với silicon khác để tạo nên chất rắn. Cơ bản có 2 loại chất rắn silicon, đa thù hình (không có trật tự sắp xếp) và tinh thể (các nguyên tử sắp xếp theo thứ tự dãy không gian 3 chiều). Pin năng lượng mặt trời phổ biến nhất dùng đa tinh thể silicon.

Silic là chất bán dẫn. Tức là thể rắn silic, tại một tầng năng lượng nhất định, electron có thể đạt được, và một số tầng năng lượng khác thì không được. Các tầng năng lượng không được phép này xem là tầng trống. Lý thuyết này căn cứ theo thuyết cơ học lượng tử.

Ở nhiệt độ phòng, Silic nguyên chất có tính dẫn điện kém. Trong cơ học lượng tử, giải thích thất tế tại mức năng lượng Fermi trong tầng trống. Để tạo ra silic có tính dẫn điện tốt hơn, có thể thêm vào một lượng nhỏ các nguyên tử nhóm III hay V trong bảng tuần hoàn hóa học. Các nguyên tử này chiếm vị trí của nguyên tử silic trong mạng tinh thể, và liên kết với các nguyên tử silic bên cạnh tương tự như là một silic. Tuy nhiên các phân tử nhóm III có 3 electron ngoài cùng và nguyên tử nhóm V có 5 electron ngoài cùng, vì thế nên có chỗ trong mạng tinh thể có dư electron còn có chỗ thì thiếu electron. Vì thế các electron thừa hay thiếu electron (gọi là lỗ trống) không tham gia vào các kết nối mạng tinh thể. Chúng có thể tự do di chuyển trong khối tinh thể. Silic kết hợp với nguyên tử nhóm III (nhôm hay gali) được gọi là loại bán dẫn p bởi vì năng lượng chủ yếu mang điện tích dương (positive), trong khi phần kết hợp với các nguyên tử nhóm V (phốt pho, asen) gọi là bán dẫn n vì mang năng lượng âm (negative). Lưu ý rằng cả hai loại n và p có năng lượng trung hòa, tức là chúng có cùng năng lượng dương và âm, loại bán dẫn n, loại âm có thể di chuyển xung quanh, tương tự ngược lại với loại p.

Sự chuyển đổi ánh sáng quang điện thành điện năng



Khi một photon chạm vào mảnh silic, một trong hai điều sau sẽ xảy ra:

1. Photon truyền trực xuyên qua mảnh silic. Điều này thường xảy ra khi năng lượng của photon thấp hơn năng lượng đủ để đưa các hạt electron lên mức năng lượng cao hơn.
2. Năng lượng của photon được hấp thụ bởi silic. Điều này thường xảy ra khi năng lượng của photon lớn hơn năng lượng để đưa electron lên mức năng lượng cao hơn.

Khi photon được hấp thụ, năng lượng của nó được truyền đến các hạt electron trong màng tinh thể. Thông thường các electron này lớp ngoài cùng, và thường được kết dính với các nguyên tử lân cận vì thế không thể di chuyển xa. Khi electron được kích thích, trở thành dẫn điện, các electron này có thể tự do di chuyển trong bán dẫn. Khi đó nguyên tử sẽ thiếu 1 electron và đó gọi là “lỗ trống”. Lỗ trống này tạo điều kiện cho các electron của nguyên tử bên cạnh di chuyển đến điền vào “lỗ trống”, và điều này tạo ra lỗ trống cho nguyên tử lân cận có “lỗ trống”. Cứ tiếp tục như vậy “lỗ trống” di chuyển xuyên suốt mạch bán dẫn.

Một photon chỉ cần có năng lượng lớn hơn năng luợng đủ để kích thích electron lớp ngoài cùng dẫn điện. Tuy nhiên, tần số của mặt trời thường tương đương 6000°K, vì thế nên phần lớn năng lượng mặt trời đều được hấp thụ bởi silic. Tuy nhiên hầu hết năng lượng mặt trời chuyển đổi thành năng lượng nhiệt nhiều hơn là năng lượng điện sử dụng được.
